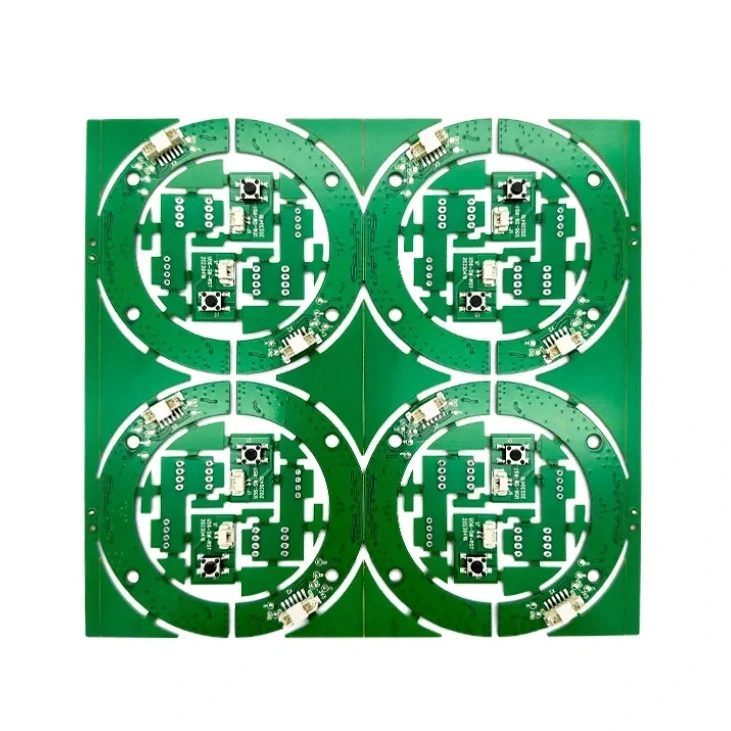

குளோன் செய்யப்பட்ட பிசிபியிலிருந்து திட்டத்தை எவ்வாறு பிரித்தெடுப்பீர்கள்?

A இலிருந்து ஒரு திட்டத்தை பிரித்தெடுக்கிறதுகுளோன் செய்யப்பட்ட பிசிபிதலைகீழ் பொறியியலை உள்ளடக்கியது, அங்கு அதன் சுற்று வரைபடத்தை மீண்டும் உருவாக்க இயற்பியல் பலகையை பகுப்பாய்வு செய்கிறீர்கள். இந்த செயல்முறைக்கு கவனமாக அவதானித்தல், கூறு அடையாளம் காணல் மற்றும் இணைப்புகளைக் கண்டறிதல் தேவை. இங்கே ஒரு படிப்படியான வழிகாட்டி:

1. ஆய்வு செய்து ஆவணம்பிசிபி

- உயர் தெளிவுத்திறன் கொண்ட புகைப்படங்களை எடுத்துக் கொள்ளுங்கள்: குறிப்புக்கு பிசிபியின் இருபுறமும் கைப்பற்றவும்.

-பிசிபி அடுக்குகளை கவனியுங்கள்: இது ஒற்றை அடுக்கு, இரட்டை அடுக்கு அல்லது மல்டிலேயர் போர்டு என்பதை சரிபார்க்கவும்.

- முக்கிய கூறுகளை அடையாளம் காணவும்: ஐ.சி.எஸ், மின்தடையங்கள், மின்தேக்கிகள், டையோட்கள், இணைப்பிகள் போன்றவற்றைக் கண்டறியவும்.

- லேபிள்கள் மற்றும் அடையாளங்களை சரிபார்க்கவும்: சில கூறுகள் பிசிபியில் அச்சிடப்பட்ட குறிப்பு வடிவமைப்பாளர்களைக் கொண்டுள்ளன.

2. டெசோல்டர் மற்றும் கூறுகளை அடையாளம் காணவும்

- டெசோல்டர் கூறுகள் (தேவைப்பட்டால்): பாதுகாப்பாக அகற்ற ஒரு சூடான காற்று மறுவேலை நிலையத்தைப் பயன்படுத்தவும்.

- ஐசி பகுதி எண்களைப் படியுங்கள்: முள் உள்ளமைவுகளைப் புரிந்துகொள்ள தரவுத்தளிகளைப் பாருங்கள்.

- மின்தடையங்கள் மற்றும் மின்தேக்கிகளை அளவிடவும்: மதிப்புகளைத் தீர்மானிக்க மல்டிமீட்டர் அல்லது எல்.சி.ஆர் மீட்டரைப் பயன்படுத்தவும்.

- ஒவ்வொரு கூறுகளையும் லேபிளிடுங்கள்: எளிதாக கண்காணிக்க R1, C1, U1 போன்ற வடிவமைப்பாளர்களை ஒதுக்கவும்.

3. சுற்று இணைப்புகளைக் கண்டறியவும்

- தொடர்ச்சியான பயன்முறையில் மல்டிமீட்டரைப் பயன்படுத்தவும்: கூறுகளுக்கு இடையில் மின் பாதைகளை சரிபார்க்கவும்.

- பிசிபி தடயங்களைப் பின்பற்றுங்கள்: விரிவான தடமறிதலுக்கு ஒரு உருப்பெருக்கி அல்லது நுண்ணோக்கியைப் பயன்படுத்தவும்.

.

- மறைக்கப்பட்ட இணைப்புகளைச் சரிபார்க்கவும்: பல அடுக்குகள் என்றால், உள் அடுக்குகளைக் கண்டுபிடிக்க எக்ஸ்ரே ஆய்வு தேவைப்படலாம்.

4. திட்டத்தை புனரமைத்தல்

- பிசிபி வடிவமைப்பு மென்பொருளைப் பயன்படுத்தவும்: கிகாட், ஈகிள், அல்டியம் அல்லது ஓர்காட் ஆகியவற்றில் திட்டத்தை வரையவும்.

- தர்க்கரீதியாக கூறுகளை ஏற்பாடு செய்யுங்கள்: குழு சக்தி, சமிக்ஞை மற்றும் தரை பிரிவுகளை சரியாக.

- இணைப்புகளைச் சரிபார்க்கவும்: தரவுத்தாள்கள் மற்றும் செயல்பாட்டு எதிர்பார்ப்புகளுடன் ஒப்பிடுக.

5. சுற்று உருவகப்படுத்துதல் மற்றும் சரிபார்க்கவும்

- உருவகப்படுத்துதல் மென்பொருளைப் பயன்படுத்துங்கள்: எல்.டி.எஸ்ஸ்பைஸ், புரோட்டியஸ் அல்லது மல்டிசிம் போன்ற கருவிகள் சுற்று நடத்தை சரிபார்க்க உதவும்.

- அசல் பிசிபியுடன் ஒப்பிடுக: முடிந்தால் பவர்-ஆன் பிழைத்திருத்தத்துடன் சோதனை செயல்பாட்டை.

தேவையான கருவிகள்:

✔ மல்டிமீட்டர் / எல்.சி.ஆர் மீட்டர்

✔ அலைக்காட்டி (சமிக்ஞை சோதனைக்கு)

✔ சூடான காற்று மறுவேலை நிலையம் (வறட்சி)

✔ நுண்ணோக்கி / உருப்பெருக்கி

✔ பிசிபி வடிவமைப்பு மென்பொருள் (கிகாட், ஈகிள், ஆல்டியம்)

✔ எக்ஸ்ரே ஸ்கேனர் (மல்டிலேயர் போர்டுகளுக்கு)

இறுதி எண்ணங்கள்

ஒரு குளோன் செய்யப்பட்ட பிசிபியிலிருந்து ஒரு திட்டத்தை பிரித்தெடுப்பது கவனமாக செய்தால் நேரத்தை எடுத்துக்கொள்ளும் ஆனால் அடையக்கூடிய செயல்முறையாகும். பி.சி.பி ஒரு தனியுரிம வடிவமைப்பைச் சேர்ந்தால் அறிவுசார் சொத்துச் சட்டங்களை மதிக்க வேண்டியது அவசியம். ஒரு குறிப்பிட்ட வகை பிசிபி அல்லது கருவி பரிந்துரைகளில் வழிகாட்டுதலை விரும்புகிறீர்களா?
